1. 概述
QSD系列聲光Q開關電源（Acousto-OpticQ-switchdriver，或稱Q開關驅動器）是專門為各種型號聲光Q開關器件而設計的高精度驅動電源。它能夠接受外部的控制信號，產生相應的射頻信號并施加到Q開關元件進行激光有無控制及波形調制。QSD系列包括QSD-2750、QSD-2775、QSD-27100等多種型號，可驅動電氣參數相匹的不同廠家的聲光Q開關器件。本款Q驅動憑借獨特的控制方式和調制技術，制造的QSD系列Q開關電源性能穩定，工作可靠性高，多項技術指標達到或超過國際同類產品水平。
驅動器結構緊湊，外形美觀大方，操作簡單，維修方便。它可最大限度滿足激光刻標、激光醫療等應有領域。
2. 主要技術指標

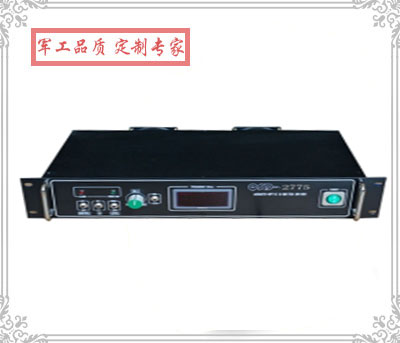

QSD-2775聲光驅動電源的主要技術參數如下：
工作頻率：27.125MHz
射頻輸出功率：≥75W（工作溫度45℃時）
輸入電壓：AC220V
輸入功率：＜180W
電壓駐波比：≤1.2（50Ω純電阻負載時）
機箱尺寸：19英寸2U上架式機箱（483×88×270mm）
3. 主要特點
（1）驅動器具有首脈沖抑制功率，它能緩慢地“打開”Q開關，有效的抑制第一個調制脈沖釋放的峰值功率，消除標刻加工中常見的俗稱為“火柴頭”現象，使每一個標刻點的深度更均勻。
?。?）設有范圍為0.5KHz—5KHz和5KHz—50KHz的兩擋調制頻率。常規脈寬為5μs。
（3）可選擇外控頻率（TTL）輸入；此時脈寬可由用戶自行定義。
（4）模塊集成化結構，免焊接維修更換部件，維護更方便。
?。?）內置溫度保護、過流保護。
?。?）數顯表顯示內部頻率。
?。?）Q頭保護接口。
